Qualität in Full HD

... sind die Gene unserer neuen Produkte für die industrielle und digitale Videotechnik mit hoher Auflösung. Erstklassige Bildqualität ist der Standard.

Eingange für analoge Signale (AHD), digitale Signale (SDI, HDMI usw.) und optionale Kompatibilität zu CVBS und Y/C stehen zur Auswahl. Der Standard für Ausgänge ist HDMI, optional werden  weitere Formate angeboten.

Die Video-Aufzeichnung erfolgt im H-264-Format und Full HD 1080p. Die neue digitale und voll grafikfähige Dateneinblendung bietet skalierbare Performance. Damit wird  Full HD auch  für kostensensitive Anwendungen möglich.

Anspruchsvolle Software kombiniert mit leistungsfähiger Hardware führt zu den niedrigsten  Latenz-Zeiten im Wettbewerb. Damit eignet sich diese Technik auch für Robotik und anspruchsvolle Inspektionstechnik.

Für Full HD bieten wir zwei Produktlinien an: PC-basierte Softwarelösungen und Stand-Alone-Singleboard-Systeme. Der Form-Faktor bewegt sich zwischen OSD- und Euro-Karte.



Kurzübersicht Dateneinblendgeräte

Modell Typ Video In Out SP - ZL Power
HD-PCDE PC-DE Full HD 1+ variabel PC
HD-DE Board Full HD 1+ HDMI variabel (12V)
HD-OSD Board Full HD 1 HDMI variabel (12V)
µCDE HQ PAL/NTSC 2 4 40 - 25/20 5V/12V
OSDcck OSD PAL/NTSC 1 3 24 - 14/12 5V
OSDxs OSD PAL/NTSC 1 2 24 - 14/12 9...12V
OSDxxs OSD PAL/NTSC 1 2 24 - 14/12 9...12V
OSDxsc OSD PAL/NTSC 1 3 24 - 14/12 9...12V

Hinweise zur Kurzübersicht:

  • Das HD-PCDE ist ein Soft-DE für Computer und Windows
  • Alle anderen DE sind eigenständige Einplatinenbaugruppen
  • Die HD-Produkte sind (optional) Multistandardfähig
  • SP - ZL steht für Text-Spalten und -Zeilen im Bild





HD - PCDE

Die digitale Einblendung HD-PCDE ist ein Soft-DE und ein "embedded Video-System" zugleich. Es steht am Anfang der  neuen Produktfamilie zur Verarbeitung analoger und digitaler Videosignale. Der Schwerpunkt liegt klar auf HD-Formaten und Full HD, aber als Kompatibiltätsbrücke werden auch weiterhin analoge 4:3-Videoformate unterstützt. Modularität und exzellente Bildqualität zeichnen die neue Technik aus:

  • Eingang für analoge (z.B. AHD) oder digitale (z.B. SDI) HD-Formate
  • Optionaler Eingang  für CVBS-Videosignale (PAL & NTSC)
  • Verzerrungsfreie Skalierung auf beliebige Bildschirmformate
  • Grafik- und Schrifteinblendung (beliebige Fonts)
  • Kompression und Aufzeichnung in allen gängigen Verfahren
  • Sehr latenzarme Verarbeitung
  • Sehr latenzarmes Streaming (WiFi, LAN, Internet)
  • Kurze Boot-Up-Zeit
  • Schnittstellen für RS-232, USB, Bluetooth, CAN-Bus
  • Interfaces für Meterpulse, Neigung, Position und weitere Messwerte
  • Gateways für WiFi, GSM, Internet

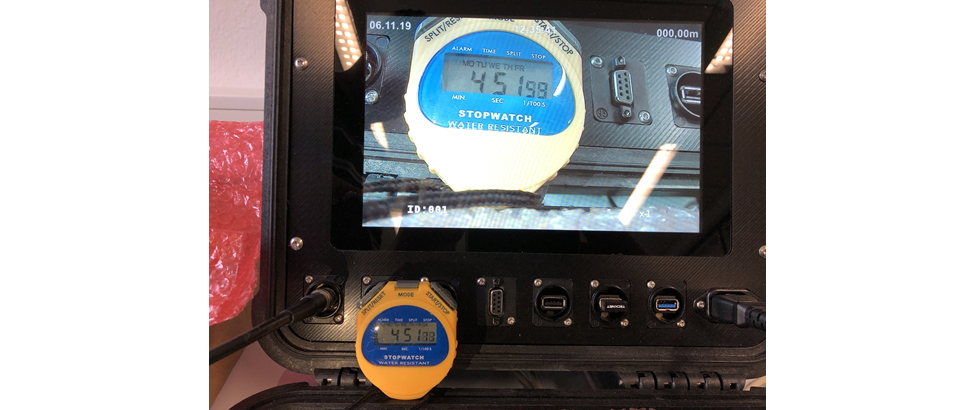

Anwendungsbeispiel für das Soft-DE mit Video-Aufzeichnung,  CAN-Bus-Interface und Sanierungs-Software



HD-DE und HD-OSD

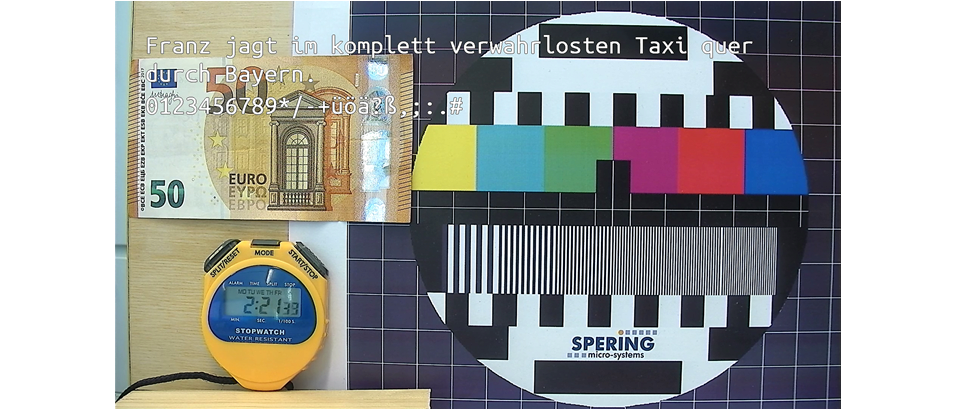

Der Screenshot gibt einen Ausblick auf die Features und Möglichkeiten dieser neuen Produkte:

  • Sehr latenzarme Verarbeitung
  • Extrem kurze Boot-Up-Zeit
  • Full HD Videoaufzeichnung in H-264
  • OSD-Dateneinblendung
  • High-End-Dateneinblendung mit Alpha-Blending
  • Volle Grafikfähigkleit
  • AHD-, SDI-, HDMI- und weitere Eingangsformate
  • HDMI-Ausgang zur direkten Monitoransteuerung
  • SD-, SSD-, HD- und weitere Schnittstellen (Video, Daten)
  • USB-Tastatur-Interface
  • Inkrementalgebereingang (Meterzählung)
  • viele Optionen

 "Stay tuned",  Daten und Bilder zum Produkt werden nachgereicht.
